Aquesta combinació és exactament la que necessiten els compradors de barres,{0}}intercanviadors de calor i-conductes decoratius: una canonada que transporti el corrent o la calor de manera eficient, es forma sense esquerdar-se i resisteix la corrosió sense un recobriment secundari.
Però una canonada 1060 encarregada per a una barra que arriba amb un temperament incorrecte - o una canonada 3003 enviada on s'ha especificat 1060 - sembla idèntica al bastidor i només falla quan la línia es sobreescalfa. Confirmem el grau i el temperament de cada lot abans que surti. Poseu-vos en contacte ara amb el vostre OD, paret, longitud i temperament, i us cotitzarem amb el certificat de prova del molí i el temps de lliurament actual.

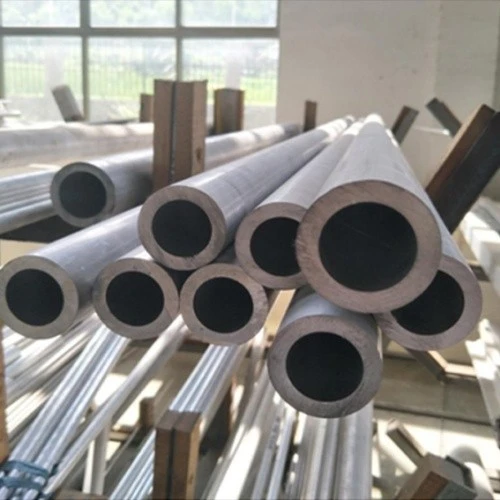

Què és el tub d'alumini 1060?
1060 és un grau d'alumini comercialment pur de la sèrie 1000. Per especificació conté un mínim de 99,60% d'alumini, amb ferro i silici com a úniques impureses significatives; el coure, el manganès i el magnesi tenen un límit del 0,05% o menys. Aquesta química és deliberada: cada addició d'aliatge redueix la conductivitat elèctrica i tèrmica, de manera que com més pur sigui el metall, millor condueix.
Una "tuba d'alumini" d'aquest grau és un producte buit, rodó i llarg fet per extrusió sense costures (ASTM B241) o estirat en fred a partir d'un buit (ASTM B210). No és un aliatge estructural. Quan s'escullen 6061 o 6082 per a la força de fluència, 1060 s'escull per tres coses que fa millor que qualsevol grau-tratable per calor:
Conductivitat:al voltant del 61-63% IACS (típic 62%), enfront del 43% del 6061 i del 29% de l'5083 - l'opció de resistència més baixa-per a la canonada-que transporta corrent.
Formabilitat:en el temperat O es doblega, gira i{0}}aprofundeix sense esquerdar-se, ideal per a conductes i accessoris fabricats.
Comportament a la corrosió:L'alumini pur forma un òxid{0}}autocuratiu uniforme que no necessita pintura a la majoria d'ambients.
La compensació-és la força: 1060 en el tremp O té un rendiment proper a 28 MPa, aproximadament una-desena part de 6061-T6. S'especifica on la conducció i el conformat importen més que la càrrega, no per a marcs ni estructura de pressió.
Composició química
| Element | % mínim | % màxim | Rol / Funció |
|---|---|---|---|
| Alumini (Al) | 99.60 | - | metall base; proporciona conductivitat, conformabilitat i resistència a la corrosió. |
| Silici (Si) | - | 0.25 | impuresa; mantenir baix per protegir la conductivitat. |
| Ferro (Fe) | - | 0.35 | Principal impuresa de la fosa; limitat per mantenir la ductilitat i la qualitat superficial. |
| Coure (Cu) | - | 0.05 | Mantenir-se a prop de zero - Cu redueix bruscament la conductivitat i afavoreix el risc de SCC. |
| Manganès (Mn) | - | 0.03 | Només traça; Mn més alt es reclassificaria cap a 3003 i baixaria la conductivitat. |
| Magnesi (Mg) | - | 0.03 | Només traça; Mg està absent en 1060 pur. |
| Zinc (Zn) | - | 0.05 | Tapa d'impureses; efecte insignificant a aquest nivell. |
| Titani (Ti) | - | 0.03 | Traça de residus de refinador de gra. |
Propietats mecàniques
1060 està endurit per tensió-, no es tracta- amb calor, de manera que la força prové del treball en fred. Els valors següents són propietats típiques de la temperatura-de l'habitació per als tremps comuns (ASTM B210/B241/Normes i dades d'alumini). Utilitzeu-los per a la selecció de dissenys; confirmar sempre contra el lot MTC.
| Tremp | UTS MPa | Rendiment MPa | % llarg | Duresa HB |
|---|---|---|---|---|
| O (recuit) | 69 | 28 | 43 | 19 |
| H12 | 83 | 69 | 25 | 23 |
| H14 | 97 | 90 | 12–20 | 26 |
| H16 | 110 | 103 | 14 | 30 |
| H18 | 124 | 117 | 6–15 | 35 |
La resistència al cisallament és d'aproximadament 55-70 MPa en el tremp O i augmenta amb el treball en fred. La resistència a la fatiga (biga giratòria, 5 × 10⁸ cicles) és d'uns 34 MPa per al tremp O. La qualificació de pressió de disseny depèn del gruix de la paret, el OD i l'ús final i és [Per confirmar] per projecte; 1060 es selecciona normalment per al servei de baixa-pressió o sense-pressió.
Propietats físiques i tèrmiques
| Propietat | Valor |
|---|---|
| Densitat | 2,71 g/cm³ (0,0978 lb/in³) |
| Interval de fusió | 646–657 graus (1195–1215 graus F) |
| Mòdul d'elasticitat | 68,9 GPa (10,0 × 10⁶ psi) |
| Conductivitat tèrmica (25 graus) | uns 234 W/m·K |
| Conductivitat elèctrica | al voltant del 61-63% IACS (típic 62%) |
| Coeficient d'expansió tèrmica | 23,6 µm/m· grau (13,1 µin/in· grau F) |
| Calor específica | uns 900 J/kg·K |
La conductivitat tèrmica de 234 W/m·K i la conductivitat elèctrica del 62% IACS són els dos nombres que condueixen a la majoria de consultes de 1060 canonades - tub intercanviador de calor- i tub de barra colectora/conductor, respectivament.
Taula d'especificacions de canonades d'alumini 1060
| Paràmetre | Interval/valor típic |
|---|---|
| Forma del producte | Tub d'alumini sense soldadura (B241) / tub sense soldadura estirat (B210) |
| Aliatge i temperament | 1060; O, H12, H14, H16, H18, H112, F |
| Diàmetre exterior (OD) | 6-300 mm (estàndard sense costures); mides més grans |
| Gruix de paret | 0,5–30 mm (estàndard); paret fina-dibuixada a ±10% per B210 |
| Longitud | Fins a 6000 mm estàndard; talla-a-la longitud per dibuix |
| Normes | ASTM B210, ASTM B241, ASTM B221, EN 755 |
| Tolerància dimensional | Segons ASTM B210/B241 (OD ±0,1–1,0 mm, paret ±10–15% segons la mida) |
| Superfície | Acabat molí, anoditzat, recobert de pols, PVDF, polit, raspallat |
Guia de tractament tèrmic i temperament
1060 ésno es pot tractar-per calor. No hi ha tractament tèrmic amb solució ni envelliment artificial (la ruta de 530 ± 5 graus / 175 ± 5 graus × 8 h utilitzada per a 6061/6082 no s'aplica a aquest grau). Els seus tremps es produeixen per treball en fred a partir de la condició de recuit:
O (recuit):recuit complet al voltant de 343–413 graus seguit d'un refredament lent - màxima suavitat i conformabilitat, resistència més baixa.
H12 / H14 / H16 / H18:la tensió-endurida per 1/4, 1/2, 3/4 i el treball en fred dur, respectivament, - augmenta la força a mesura que la ductilitat cau.
H112 / F:com a-tremps fabricats per a producte extruït on no es garanteix cap propietat mecànica específica.
Si la vostra aplicació necessita una resistència més alta que la que proporciona H18, passeu a un grau-tratable tèrmic com ara 6061 o 6082 - 1060 que no es pugui enfortir amb la calor.
Denominacions equivalents
| AA | UNS | EN | DIN | JIS | GB | ISO |
|---|---|---|---|---|---|---|
| 1060 | A91060 | EN AW-1060 (Al 99.6) | Al99.6 (3.0205) | A1060 (JIS H4000) | 1060 (GB/T 3190); L2 més antiga | Al99.6 |
GB/T 3190 adopta directament la designació 1060; el grau L2 de xinès heretat és l'equivalent històric i, de tant en tant, encara es cita - confirmeu quina referència fa el vostre dibuix.
Resistència a la corrosió
Atmosfèric:Excel·lent. L'alumini pur forma una pel·lícula d'Al₂O₃ fina i adherent que protegeix l'aire rural, urbà i la majoria de l'aire industrial.
Marina:Good. 1060 resisteix bé la corrosió general de l'aigua de mar; La picada es pot produir a l'aigua de mar estancada i pobres en oxigen-, així que dissenyeu el drenatge i eviteu les esquerdes.
Galvànic:L'actiu (anòdic). 1060 es sacrificarà quan es cargola directament a acer, coure o inoxidable. Utilitzeu rentadores o mànigues d'aïllament dielèctric - mai poseu un conductor 1060 directament sobre un bus de coure sense barrera.
Fissures per -corrosió per tensió (SCC):No susceptible. L'alumini pur, no tractable-per calor-sense coure-no té cap mecanisme SCC en aquest grau.
Acabats:L'anodització crea un òxid clar i dens; La nota 1060 anoditza a un to més suau i lletós que l'arquitectura 6063 -, especifiqueu si necessiteu un acabat brillant. El PVDF i la capa en pols donen un color durador per a ús exterior.
Fabricació
Soldadura.1060 solda fàcilment per GTAW i GMAW. Utilitzeu el farcit ER1100 (que coincideix amb la millor conductivitat i color d'alumini pur -) o ER4043 (més fluid, l'opció d'ús general-comú). Fesnoutilitzeu ER5356 al 1060: aquest cable està formulat per a aliatges de magnesi 5xxx/6xxx i el 1060 no conté Mg per reaccionar amb ell. Com que 1060 no es pot tractar-calor-, no hi ha cap tractament tèrmic post-soldadura; una unió de tempera H-soldada es relaxa aproximadament fins a la força d'O a la zona afectada per la calor-, per tant, dissenyeu conjunts soldats per a les propietats de tremp O-.
Mecanitzat.De pobre-a-just. L'alumini pur és gomoso i s'acumula a la vora de l'eina. Utilitzeu HSS o carbur nítid, un angle de rasclet positiu elevat, un refrigerant d'inundació generós i velocitats moderades; no és un grau-de mecanitzat gratuït com el 2011 o el 6262.
Formabilitat.Excel·lent en el temperament O - principal avantatge de fabricació del grau. Es doblega, gira i-dibuixa netament. A mesura que augmenta el treball en fred (H14 → H18), s'han d'obrir les caigudes de conformabilitat i els radis de corbat mínims.
Control de qualitat
Les canonades 1060 i 3003 semblen idèntiques al bastidor -, però la 3003 només porta al voltant d'un 40% de IACS enfront del 62% de 1060. Una canonada 3003 enviada on s'especificava 1060 per a una barra colectora augmenta la resistència de la línia aproximadament un 50% i es sobreescalfa a la unió. De la mateixa manera, una canonada H18 lliurada com a temperat O és massa suau per aguantar el parell de la pinça de la barra colectora i s'afluixa en servei.
Acció:Executem XRF/PMI al 100% per lot per confirmar Al superior o igual al 99,6% i descartem el manganès (el relat-3003), verifiquem el temperament per duresa més la tracció i mesurem el OD i la paret amb ASTM B210/B241. La superfície s'inspecciona visualment i, si s'especifica, es comprova mitjançant corrents de Foucault. Un MTC EN 10204 3.1 escrit viatja amb la comanda.
Normes aplicades:ASTM B210 / B241 (dimensions, tracció), ASTM E572 / E1251 (XRF), ASTM B557 (tracció), ASTM E10 (duresa), EN 10204 3.1 (document d'inspecció).
Resultat:Totes les canonades surten amb el grau, el tremp, les dimensions i el certificat verificats - sense ambigüitat ni ambigüitat a la vostra barra de distribució ni a la línia d'intercanviador de calor-.
Acabats superficials
| Acabar | Procés | Quan especificar |
|---|---|---|
| Acabat del molí | Tal com-extruït/com-dibuixat, sense tractament | Econòmic; execucions internes o no-visibles |
| Anoditzat (clar / acolorit) | Òxid electrolític 5–25 µm | Columnes decoratives, superfícies reflectants o protegides |
| Recobert de pols | Color electrostàtic RAL, al forn | Barana arquitectònica,-color a joc |
| PVDF | Bobina de fluoropolímer/revestiment d'esprai | Exterior amb demanda meteorològica de 20+ anys |
| Polit / brillant | Poliment de mirall mecànic | Carcassa d'il·luminació, reflectors |
| Raspallat | Gra direccional setinat | Revestiment decoratiu interior |
Aplicacions
Embarrado elèctric i tub conductor:62% de conductivitat IACS a un-terç del pes del coure - l'ús principal de la canonada 1060.
Tubs d'intercanvi-de calor/condensador/radiador:La conductivitat tèrmica de 234 W/m·K mou la calor de manera eficient en HVAC i refrigeració del procés.
Pals d'il·luminació i carcasses de llums:formabilitat més reflectivitat; anoditzat o polit per a superfícies òptiques.
Conduccions de processos{0}}químics i alimentaris:metall pur, no-tòxic i resistent-a la corrosió per a línies sensibles a la-baixa pressió i la puresa-.
Barana arquitectònica i columnes decoratives:anoditzat o recobert-de pols; l'angle decoratiu amb el qual lideren els competidors.
Línies de transferència criogènica:L'alumini pur conserva la ductilitat a baixa temperatura on alguns aliatges es fragilitzen.
Tubs capil·lars i refrigerants:net, conformable, fàcil de doblegar i soldar en la fabricació de camp.
Guia d'ones de RF i blindatge EMI:l'alta conductivitat fa que la canonada 1060 sigui eficaç com a tancament conductor de baixa-pèrdua.
1060 vs altres canonades d'aliatge d'alumini
| Aliatge | Temperament típic | UTS MPa | Rendiment MPa | % llarg | Conductivitat %IACS | Densitat g/cm³ | Ús de canonades clau |
|---|---|---|---|---|---|---|---|
| 1060 | O / H14 | 69–97 | 28–90 | 12–43 | 62 | 2.71 | Conductivitat i conformació |
| 3003 | O / H14 | 110–150 | 41–125 | 8–30 | ~40 | 2.73 | General + corrosió |
| 5052 | H34 | 210–260 | 160–215 | 8–14 | ~35 | 2.68 | Marina |
| 6061 | T6 | 310 | 276 | 12 | 43 | 2.70 | Estructural |
| 6063 | T5 / T6 | 186–241 | 145–214 | 8–12 | 53 | 2.70 | Arquitectònica |
| 5083 | O / H111 | 275–350 | 110–145 | 16–22 | 29 | 2.66 | Marina d'alta{0}}força |
1060 guanya en conductivitat i formabilitat i perd en força - trieu-lo quan la canonada transporta corrent o calor, no carrega. Per a una canonada més forta però encara conductora, 6063 (53% IACS) és el següent pas.
Sobre Nosaltres
Traçable des del 2008, 100+ països:cada 1.060 canonades s'envia amb un certificat de prova de molí EN 10204 3.1 que documenta el grau, el tremp i les dimensions - sense conjectures sobre el grau ni el tremp a la vostra línia.
Control dimensional:OD, paret i longitud es mesuren i es registren amb ASTM B210/B241; Les toleràncies-dibuixades de parets primes es mantenen perquè les canonades s'assentin als aïllants i facin transicions sense retreballs.
Temps i mides personalitzades:O fins a H18, a més de longituds de tall i de-extensió exterior/paret no estàndard al vostre dibuix -, oferim el temperament que realment necessita el vostre disseny, no només l'estoc H14.
Temps de lliurament i MOQ:producció estàndard de 15 a 30 dies amb quantitats de comanda mínimes flexibles tant per a compres de prova com per a volum.
Embalatge d'exportació:les tapes finals, els fleixos de paquets, l'embolcall de barrera-d'humitat i les caixes de fusta aptes per al mar protegeixen la superfície suau de 1060 durant el llarg trànsit oceànic.
Procés de lliurament i comanda
Després d'enviar el dibuix o l'especificació, emetem una cotització amb aliatge, tremp, OD exacte/paret/longitud i toleràncies, estàndard, superfície, embalatge i el termini de lliurament de 15 a 30 dies.Abans de la producció, confirmem el-node de tancament:aproveu l'especificació escrita i, si cal, una mostra, de manera que no hi ha ambigüitat sobre el grau (1060 vs 3003), el temperament i les dimensions.Per a cada lot realitzem la verificació de grau XRF, la comprovació de tracció/temperament i la inspecció dimensional- les mateixes comprovacions descrites al bloc de control de qualitat anterior.Si alguna canonada falla la inspecció d'entrada- grau o temperament incorrectes,-fora de-tolerància o defecte superficial - posem aquest lot en quarantena i enviem un reemplaçament d'un lot verificat; no barregem material sospitós a la vostra comanda. Així és com una canonada de 1060 arriba de grau-vertader, de mida-i llesta per soldar o per bus.
Contacta ara per començar un pressupost.
PMF
1. La canonada d'alumini 1060 es pot tractar amb calor-?
No. 1060 és comercialment alumini pur i només es reforça amb el treball en fred (enduriment). No hi ha solució de tractament ni d'envelliment. Els tremps disponibles són O, H12, H14, H16, H18, H112 i F. Si necessiteu un tractament tèrmic-, aneu a 6061 o 6082.
2. Quin cable de farciment he d'utilitzar per soldar la canonada 1060?
Utilitzeu ER1100 (que coincideix amb l'alumini pur - millor conductivitat i coincidència de color) o ER4043. No utilitzeu ER5356; aquest cable és per al magnesi-que porten aliatges 5xxx/6xxx i el 1060 no conté magnesi. Les zones soldades es relaxen cap a la força del tremp O-, de manera que dissenyeu les propietats d'O a tota la junta.
3. Quina és la mida més gran que podeu subministrar?
Tapes de canonades estàndard de 1060 extruïts (B210) i extruïts sense costures (B241) OD 6–300 mm, paret 0,5–30 mm, longitud fins a 6000 mm. Les mides soldades o especials més grans són [Per confirmar] - envieu el vostre requisit i us confirmarem la ruta i la tolerància.
4. 1060 o canonada 3003 - quina hauria de triar?
Si la canonada transporta corrent elèctric o s'ha de formar profundament, escolliu 1060 (62% IACS, millor ductilitat). Si necessiteu una mica més de resistència i una corrosió general lleugerament millor a baix cost per a un servei no-actual, el 3003 és el més adequat. Confirmeu la nota per XRF a l'arribada de qualsevol manera.
5. Es pot anoditzar la canonada 1060?
Sí, - anoditzat transparent o de color funciona bé per a la decoració i la protecció de la superfície addicional. Tingueu en compte que el 1060 anoditza a un to més suau i lletós que el 6063 arquitectònic; si necessiteu un acabat arquitectònic brillant i uniforme, digueu-nos-ho perquè us aconsellem el temperament i el pre-tractament.
